गैलेक्सी फ्यूज (यिनरोंग) एक्सआरएनटी टाइप हाई वोल्टेज ट्रांसफॉर्मर प्रोटेक्शन करंट लिमिटिंग फ़्यूज़ को इंसर्ट इंस्टॉलेशन के साथ डिज़ाइन किया गया है, जो इंस्टॉलेशन और रिमूवल के लिए सुविधाजनक है। 12kV 200A XRNT ट्रांसफॉर्मर प्रोटेक्शन करंट लिमिटिंग फ्यूज उच्च-प्रतिरोध धातु के तार और कम-प्रतिरोध धातु के तार से बना है। उन्हें उच्च शुद्धता वाले क्वार्ट्ज रेत से भरे फ्यूज ट्यूब में सील कर दिया जाता है। फ्यूज ट्यूब गर्मी प्रतिरोध, उच्च शुल्क वाले सिरेमिक या एपॉक्सी ग्लास से बना है। जब एक गलती सर्किट होता है और एक चाप का कारण बनता है, तो क्वार्ट्ज रेत चाप को तुरंत बुझा देगी।

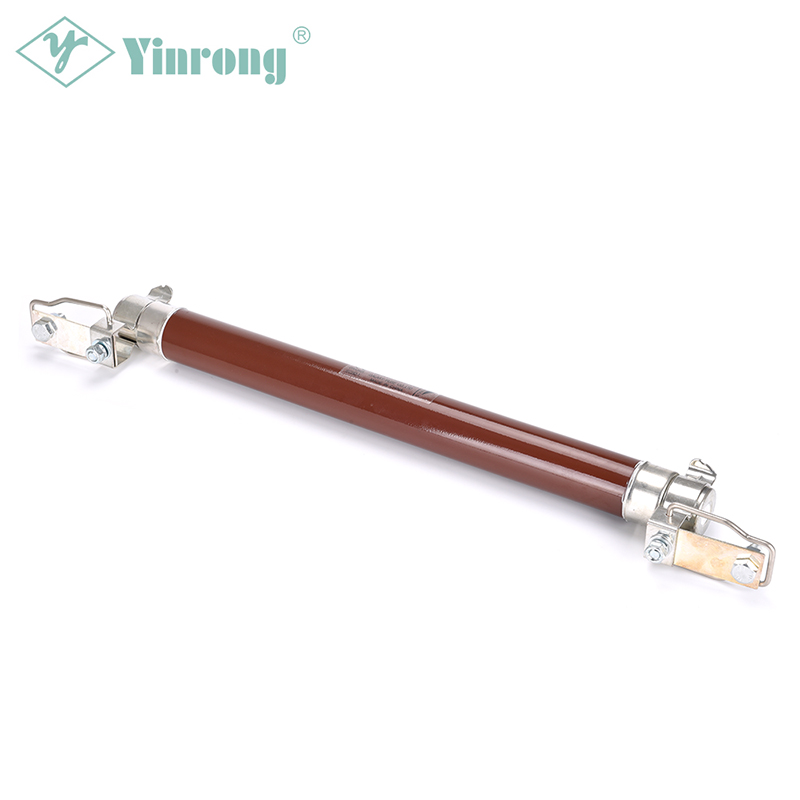

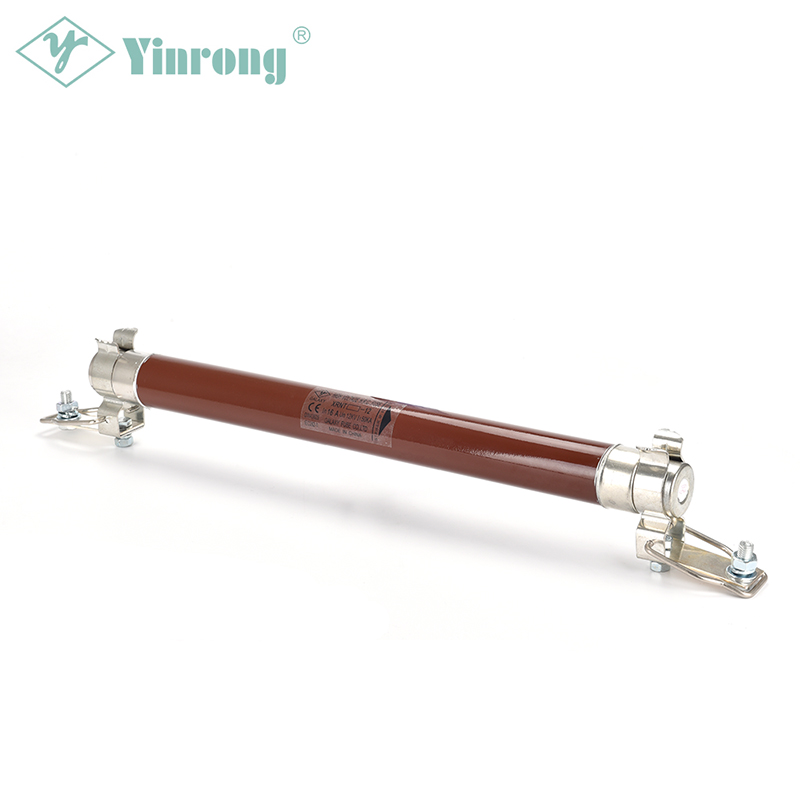

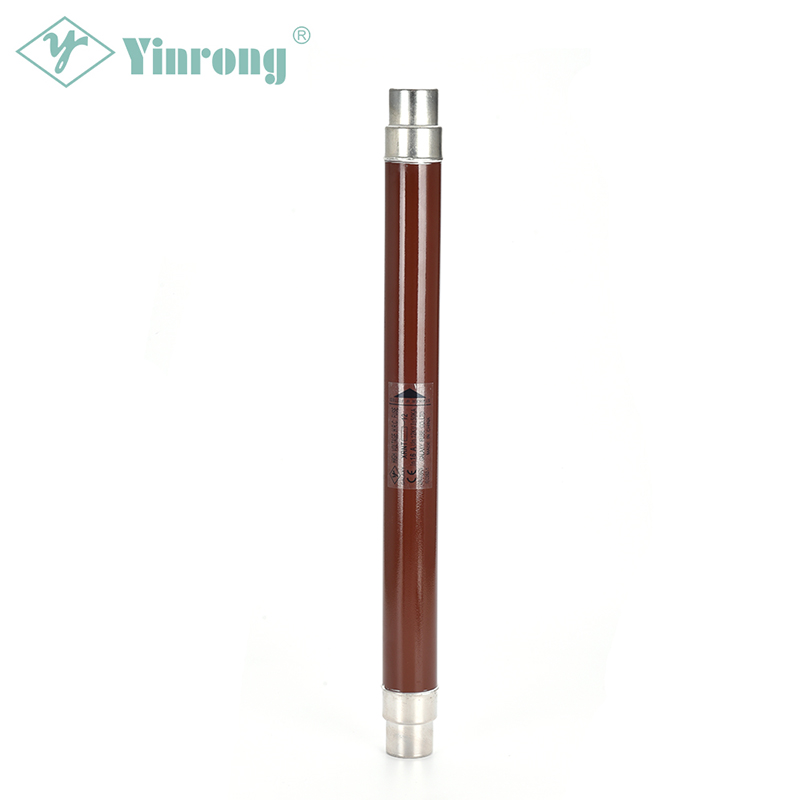

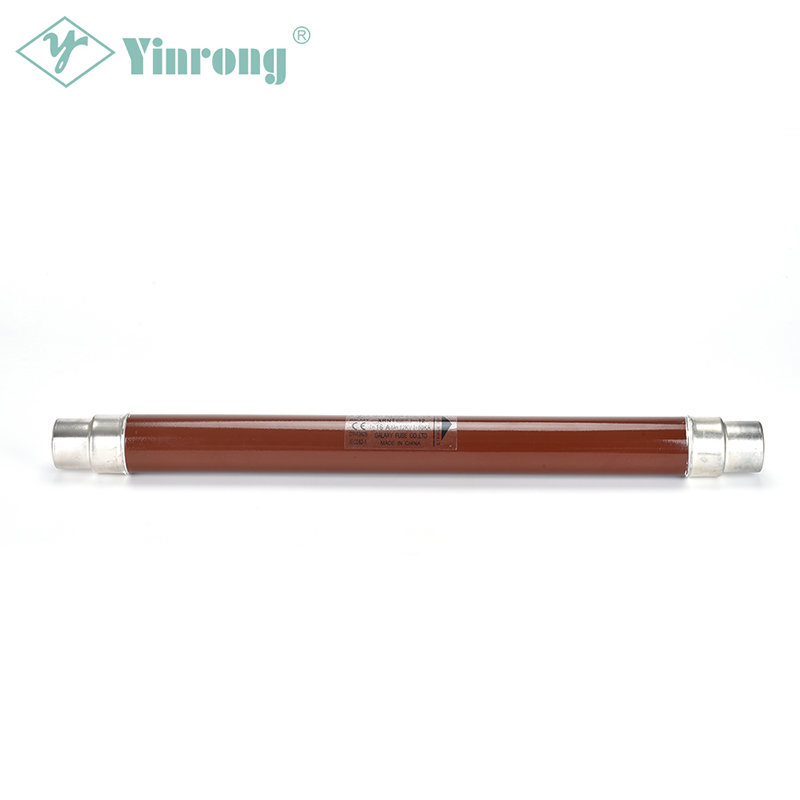

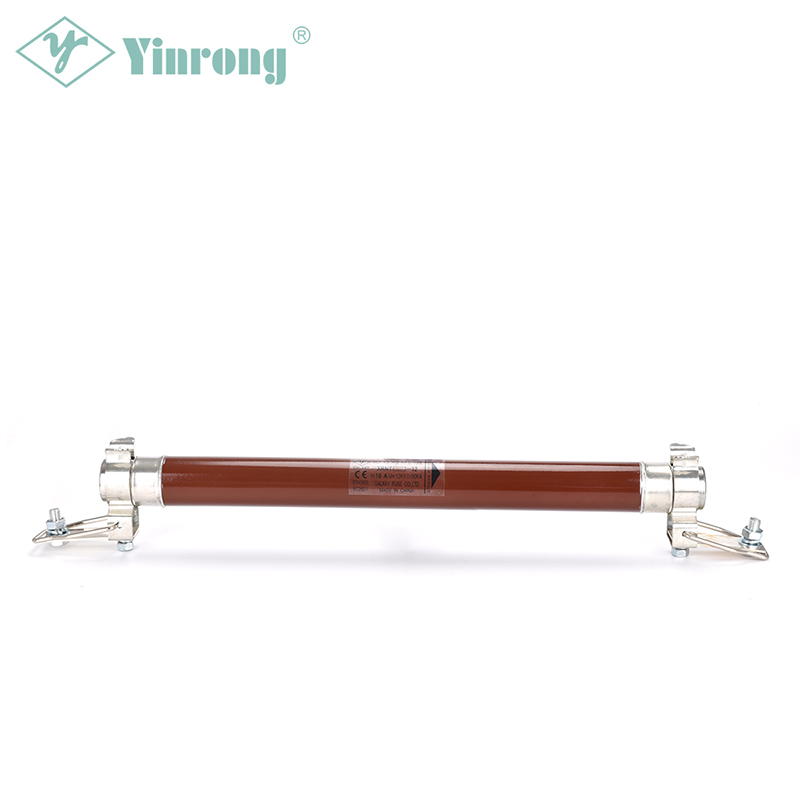

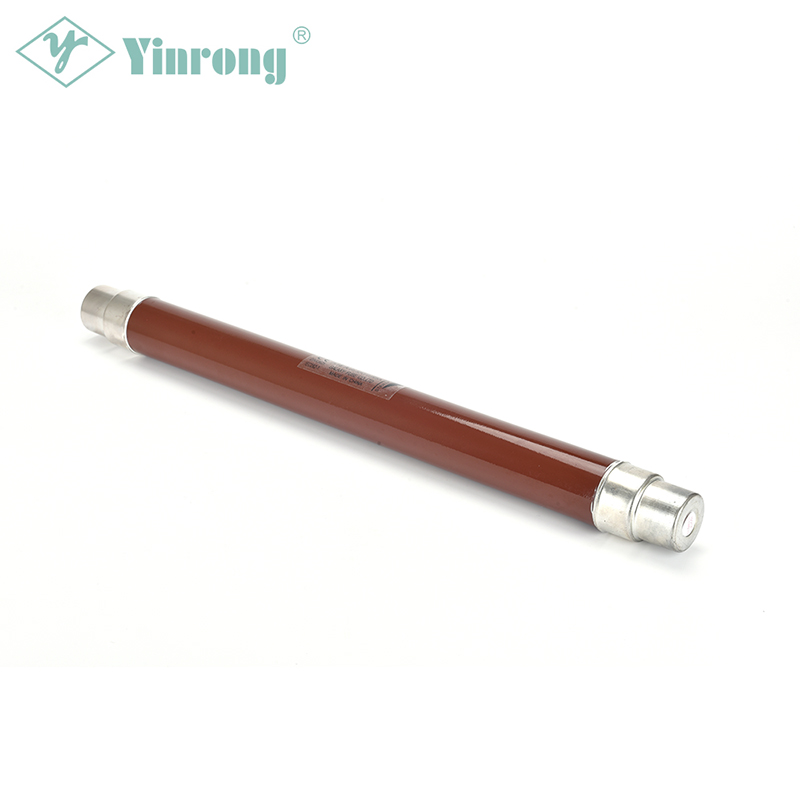

12kV 200A XRNT ट्रांसफार्मर सुरक्षा वर्तमान सीमित फ्यूज
एक € ¢ IEC60282-1
मॉडल / आकार | रेटेड वोल्टेज (केवी) | रेटेड वर्तमान (ए) | रेटेड ड्रॉप-आउट करंट (kA) | समग्र आयाम | |
---|---|---|---|---|---|
डी | एल (मिमी) | ||||
एक्सआरएनटी | 3.6 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 191 |
एक्सआरएनटी | 7.2 | 6.3, 10, 16, 20, 25, 31.5, 40, 50, 63 | 31.5 | 51 | 292 |
एक्सआरएनटी | 7.2 | 80, 100, 125, 160 | 31.5 | 76 | 292 |
एक्सआरएनटी | 12 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 292 |
एक्सआरएनटी | 12 | 50, 63, 71, 80, 100 | 31.5 | 76 | 292 |
एक्सआरएनटी | 12 | 125 | 31.5 | 76 | 292 |
एक्सआरएनटी | 12 | 160, 200 | 31.5 | 88 | 292 |
एक्सआरएनटी | 24 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 442 |
एक्सआरएनटी | 24 | 50, 63, 71, 80, 100 | 31.5 | 76 | 442 |
एक्सआरएनटी | 24 | 125 | 31.5 | 76 | 442 |
एक्सआरएनटी | 24 | 160 | 31.5 | 88 | 442 |
एक्सआरएनटी | 40.5 | 3.15, 6.3, 10, 16, 20, 25 | 31.5 | 51 | 537 |
एक्सआरएनटी | 40.5 | 31.5〠40 | 31.5 | 76 | 537 |
एक्सआरएनटी | 40.5 | 63 | 31.5 | 88 | 537 |
