​फ़ास्ट-एक्टिंग फ़्यूज़ बनाम साधारण फ़्यूज़: वास्तविक अंतर क्या है?

पावर इलेक्ट्रॉनिक सिस्टम डिज़ाइन में, फ़्यूज़ चयन सीधे उपकरण सुरक्षा मार्जिन और दोष सुरक्षा की प्रभावशीलता को निर्धारित करता है। जब सामान्य फ़्यूज़ बनाम तेज़-अभिनय फ़्यूज़ का सामना करना पड़ता है, तो कई इंजीनियर सामग्री विज्ञान, प्रतिक्रिया तंत्र और अनुप्रयोग परिदृश्यों में मूलभूत अंतरों को नजरअंदाज करते हुए, केवल रेटेड वर्तमान और वोल्टेज के आधार पर मोटा विकल्प चुनते हैं। यह निरीक्षण नई ऊर्जा और ऊर्जा भंडारण प्रणालियों में गंभीर जोखिम पैदा कर सकता है।

यह आलेख तेजी से काम करने वाले फ़्यूज़ और साधारण फ़्यूज़ के बीच मुख्य अंतर का एक व्यवस्थित विश्लेषण प्रदान करता है - संरचनात्मक डिजाइन और फ़्यूज़िंग तंत्र से लेकर अनुप्रयोग सीमाओं तक - इंजीनियरों को सटीक चयन निर्णय लेने में मदद करने के लिए।

संरचना और सामग्री: "धातु के तार" से "सटीक फ़्यूज़िबल तत्व" तक

एक साधारण फ़्यूज़ का फ़्यूज़िबल तत्व आमतौर पर ज्यामितीय आकार के धातु के तार से बना होता है, जिसमें एक सरल संरचना और कम विनिर्माण लागत होती है। इसका फ़्यूज़िंग तर्क अधिभार धारा द्वारा उत्पन्न जूल ऊष्मा पर निर्भर करता है; जब ऊष्मा संचय पिघलने बिंदु तक पहुँच जाता है, तो तत्व पिघल जाता है और सर्किट खुल जाता है। यह डिज़ाइन इसे उन परिदृश्यों के लिए उपयुक्त बनाता है जहां तीव्र प्रतिक्रिया महत्वपूर्ण नहीं है, जैसे केबल और तारों के लिए अधिभार संरक्षण।

हालाँकि, तेज़-अभिनय फ़्यूज़ को सामग्री और संरचना दोनों में विशेष रूप से अनुकूलित किया गया है। इसका फ़्यूज़िबल तत्व शुद्ध चांदी, सिल्वर-प्लेटेड तांबे या शुद्ध तांबे से बना होता है, जिसका आकार संकीर्ण गोलाकार छेद वाली गर्दन के साथ एक आयताकार पतली पट्टी के रूप में होता है, और विशिष्ट स्थानों पर कम पिघलने वाले बिंदु वाले सोल्डर स्पॉट पहले से स्थित होते हैं। इस डिज़ाइन की सरलता इस तथ्य में निहित है कि जब एक ओवरलोड या कम-मल्टीपल शॉर्ट-सर्किट करंट होता है, तो सोल्डर स्पॉट पहले पिघलता है, और धातुकर्म प्रभाव के माध्यम से, संकीर्ण गर्दन पर तत्व के तेजी से पृथक्करण को तेज करता है, जिससे माइक्रोसेकंड से मिलीसेकंड में सर्किट रुकावट प्राप्त होती है।

संक्षेप में, साधारण फ़्यूज़ "प्राकृतिक ताप संचय" पर निर्भर करते हैं, जबकि तेज़-अभिनय फ़्यूज़ संरचनात्मक और सामग्री इंजीनियरिंग के माध्यम से "सक्रिय त्वरित ब्रेकिंग" प्राप्त करते हैं - यह दोनों के बीच सबसे बुनियादी अंतर है।

प्रतिक्रिया गति: मिलीसेकंड बनाम माइक्रोसेकंड गैप

प्रतिक्रिया गति दो फ़्यूज़ प्रकारों के बीच सबसे सहज अंतर है।

साधारण फ़्यूज़ के लिए, फ़्यूज़िंग समय अधिभार वर्तमान गुणक के व्युत्क्रमानुपाती होता है: रेटेड मान से अधिक करंट जितना अधिक होगा, फ़्यूज़िंग समय उतना ही कम होगा; इसके विपरीत, कम अधिभार गुणकों पर, फ़्यूज़िंग समय कई सेकंड या उससे भी अधिक समय तक बढ़ सकता है। यह "समय-विलंब" विशेषता केबल सुरक्षा में स्वीकार्य है क्योंकि केबलों में एक निश्चित थर्मल क्षमता और अल्पकालिक अधिभार क्षमता होती है।

तेज़-अभिनय फ़्यूज़ पूरी तरह से अलग व्यवहार करते हैं। कम-पिघलने-बिंदु सोल्डर स्पॉट के "त्वरित" तंत्र और संकुचित गर्दन संरचना के वर्तमान-घनत्व एकाग्रता प्रभाव के लिए धन्यवाद, तेजी से काम करने वाले फ़्यूज़ सर्किट को मिलीसेकंड या यहां तक ​​कि माइक्रोसेकंड के भीतर साफ़ कर सकते हैं। इस चरम गति का अनुसरण केवल अपने लिए नहीं किया जाता है, बल्कि समय सीमा के भीतर फॉल्ट करंट को हटाने के लिए किया जाता है, जिसे सेमीकंडक्टर डिवाइस (जैसे IGBTs, SiC MOSFETs, और रेक्टिफायर डायोड) झेल सकते हैं - सेमीकंडक्टर थर्मल सहिष्णुता आमतौर पर केवल मिलीसेकंड के क्रम पर होती है, और साधारण फ़्यूज़ इस सुरक्षा आवश्यकता को पूरा नहीं कर सकते हैं।

अनुप्रयोग परिदृश्य: सुरक्षा लक्ष्य चयन तर्क को परिभाषित करते हैं

तेज़-अभिनय और साधारण फ़्यूज़ की अनुप्रयोग सीमाएँ स्वाभाविक रूप से उनकी संबंधित प्रतिक्रिया विशेषताओं द्वारा परिभाषित होती हैं।

साधारण फ़्यूज़ का उपयोग मुख्य रूप से केबलों और तारों के ओवरलोड और शॉर्ट-सर्किट संरक्षण के लिए किया जाता है। केबलों में एक निश्चित तापीय जड़ता होती है; अल्पकालिक अधिभार तुरंत इन्सुलेशन क्षति का कारण नहीं बनता है, इसलिए फ़्यूज़ संचालन में एक निश्चित देरी की अनुमति है। यह बताता है कि भवन वितरण और औद्योगिक बिजली लाइनों में साधारण फ़्यूज़ का व्यापक रूप से उपयोग क्यों किया जाता है।

दूसरी ओर, तेजी से काम करने वाले फ़्यूज़, सेमीकंडक्टर बिजली उपकरणों और रेक्टिफायर असेंबलियों की सुरक्षा के लिए डिज़ाइन किए गए हैं। फोटोवोल्टिक इनवर्टर, डीसी चार्जिंग स्टेशन और ऊर्जा भंडारण कनवर्टर (पीसीएस), आईजीबीटी और सीआईसी मॉड्यूल ओवरकरंट के प्रति बेहद संवेदनशील होते हैं - एक बार शॉर्ट सर्किट होने पर, करंट को सैकड़ों माइक्रोसेकंड के भीतर साफ करना होगा, या डिवाइस स्थायी रूप से क्षतिग्रस्त हो जाएगा। तेजी से काम करने वाले फ़्यूज़ इस आवश्यकता का सटीक समाधान हैं।

विशेष रूप से ऊर्जा भंडारण प्रणालियों (ईएसएस) में, उच्च गति फ़्यूज़ का अनुप्रयोग महत्वपूर्ण है। बैटरी क्लस्टर में शॉर्ट-सर्किट धाराओं में उच्च डीसी वोल्टेज, उच्च वर्तमान परिमाण और कोई प्राकृतिक शून्य-क्रॉसिंग नहीं होती है, जो व्यवधान क्षमता और आर्क-शमन प्रदर्शन पर कड़ी मांग रखती है। ऊर्जा भंडारण के लिए हाई-स्पीड डीसी फ़्यूज़ को न केवल तेज़ प्रतिक्रिया प्रदान करनी चाहिए, बल्कि हाई-वोल्टेज डीसी स्थितियों के तहत बिना रुके आर्क को विश्वसनीय रूप से बुझाना भी चाहिए, जबकि अत्यधिक उच्च शॉर्ट-सर्किट धाराओं को संभालने के लिए पर्याप्त ब्रेकिंग क्षमता की पेशकश करनी चाहिए जो बैटरी क्लस्टर प्रदान कर सकते हैं।

आईईसी वर्गीकरण: एआर और जीजी के बीच तकनीकी विभाजन

अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (आईईसी) फ़्यूज़ मानकों के परिप्रेक्ष्य से, तेज़-अभिनय और साधारण फ़्यूज़ के बीच अंतर को और अधिक मात्राबद्ध और मानकीकृत किया गया है।

साधारण फ़्यूज़ आम तौर पर गिरते हैंजीजी(पूर्ण-श्रेणी केबल सुरक्षा) वर्ग, पूर्ण अधिभार और शॉर्ट-सर्किट सुरक्षा प्रदान करता है लेकिन अपेक्षाकृत लंबे परिचालन समय के साथ, सामान्य वितरण और केबल सुरक्षा के लिए उपयुक्त है।

तीव्र गति से कार्य करने वाले फ़्यूज़ किससे संबंधित हैं?एआर(आंशिक-श्रेणी अर्धचालक संरक्षण) वर्ग। एआर फ़्यूज़ विशेष रूप से सेमीकंडक्टर डिवाइस सुरक्षा के लिए डिज़ाइन किए गए हैं, जिनमें बेहद कम I²t मान (लेट-थ्रू ऊर्जा) और मजबूत वर्तमान-सीमित क्षमता शामिल है। वे फॉल्ट के शुरुआती चरण में ही फॉल्ट करंट को काट सकते हैं, जिससे सेमीकंडक्टर उपकरणों की सहन क्षमता के भीतर फॉल्ट ऊर्जा सीमित हो जाती है। एआर फ़्यूज़ कम-एकाधिक अधिभार संरक्षण को संभाल नहीं पाते हैं - यह फ़ंक्शन एक स्पष्ट कार्यात्मक पदानुक्रम बनाते हुए, सिस्टम या संपर्ककर्ताओं को नियंत्रित करने के लिए सौंपा गया है।

गैलेक्सी फ़्यूज़: नई ऊर्जा और ऊर्जा भंडारण के लिए हाई-स्पीड फ़्यूज़ समाधान

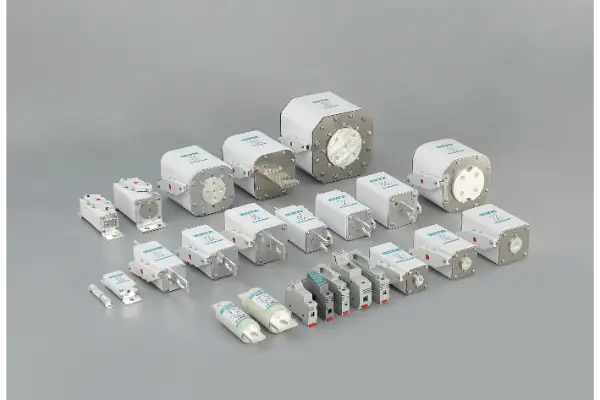

गैलेक्सी फ़्यूज़फ़्यूज़ अनुसंधान एवं विकास और विनिर्माण में 40 से अधिक वर्षों का अनुभव है, जो तेज़-अभिनय फ़्यूज़ सेगमेंट में गहरी तकनीकी विशेषज्ञता का निर्माण करता है। फोटोवोल्टिक इनवर्टर, डीसी चार्जिंग स्टेशन और ऊर्जा भंडारण कन्वर्टर्स जैसे नए ऊर्जा अनुप्रयोगों के लिए, गैलेक्सी फ़्यूज़ उच्च प्रदर्शन वाले उच्च गति फ़्यूज़ की एक व्यापक श्रृंखला प्रदान करता है।

ऊर्जा भंडारण प्रणाली समर्पित उच्च गति फ़्यूज़गैलेक्सी फ़्यूज़ के लिए एक प्रमुख फोकस क्षेत्र हैं। ऊर्जा भंडारण प्रणालियाँ सामान्य औद्योगिक अनुप्रयोगों की तुलना में फ़्यूज़ की कहीं अधिक मांग करती हैं: 1500V तक डीसी वोल्टेज, सैकड़ों किलोएम्पियर तक पहुंचने वाली शॉर्ट-सर्किट धाराएं, और संलग्न बैटरी वातावरण में पूर्ण चाप-विलुप्त होने और रुकावट विश्वसनीयता की आवश्यकता। गैलेक्सी फ़्यूज़ ऊर्जा भंडारण श्रृंखला के उत्पाद शुद्ध सिल्वर फ़्यूज़िबल तत्वों और उच्च शुद्धता वाले क्वार्ट्ज रेत आर्क-शमन मीडिया का उपयोग करते हैं, जो कि अत्यधिक गलती की स्थिति में माइक्रोसेकंड-स्तर की प्रतिक्रिया और विश्वसनीय रुकावट सुनिश्चित करने के लिए अनुकूलित गर्दन-संरचना डिज़ाइन के साथ संयुक्त होते हैं।

मुख्य तकनीकी लाभ:

●शुद्ध सिल्वर/सिल्वर-प्लेटेड तांबे के तत्व:कम गलनांक और उच्च चालकता त्वरित प्रतिक्रिया सुनिश्चित करती है

●अनुकूलित गर्दन वाली संरचना:लगातार चाप रुकावट के लिए फ़्यूज़िंग बिंदुओं का सटीक नियंत्रण

●उच्च शुद्धता क्वार्ट्ज रेत आर्क शमन:चाप ऊर्जा को तेजी से अवशोषित करता है और पुनः प्रहार को दबा देता है

●पूर्ण प्रमाणीकरण:उत्पाद IEC60269, GB13539 और अन्य अंतर्राष्ट्रीय मानकों का अनुपालन करते हैं, जिनमें UL, TUV और CE प्रमाणन वाली कई श्रृंखलाएँ हैं।

●संपूर्ण तकनीकी डेटा समर्थन:मापा I²t वक्र और कट-ऑफ वर्तमान वक्र प्रदान करता है, जिससे इंजीनियरों के लिए सटीक सिस्टम सुरक्षा समन्वय गणना की सुविधा मिलती है

निष्कर्ष

तेज़-अभिनय और साधारण फ़्यूज़ के बीच का अंतर सतह-स्तर "तेज़ बनाम धीमी" से कहीं अधिक तक फैला हुआ है। सामग्री चयन और संरचनात्मक अनुकूलन से लेकर प्रतिक्रिया तंत्र और आईईसी वर्गीकरण तक, दोनों पूरी तरह से अलग-अलग सुरक्षा दर्शन का प्रतिनिधित्व करते हैं।

साधारण फ़्यूज़ केबलों की "थर्मल क्षमता" की रक्षा करते हैं; तेजी से काम करने वाले फ़्यूज़ अर्धचालकों की "नाज़ुक खिड़की" की रक्षा करते हैं। आज के तेजी से बढ़ते नए ऊर्जा और ऊर्जा भंडारण क्षेत्रों में, तेजी से काम करने वाले फ़्यूज़ के अद्वितीय मूल्य को समझना और उनका उचित उपयोग करना प्रत्येक पावर इलेक्ट्रॉनिक्स इंजीनियर के लिए एक आवश्यक कौशल है।

गैलेक्सी फ़्यूज़ - उच्च गुणवत्ता वाले फ़्यूज़ निर्माण के प्रति 46 वर्षों से अधिक की प्रतिबद्धता, वैश्विक नई ऊर्जा और ऊर्जा भंडारण प्रणालियों के लिए सुरक्षित और विश्वसनीय सर्किट सुरक्षा समाधान प्रदान करने के लिए समर्पित।

कृपया ऊर्जा भंडारण या नए ऊर्जा उपकरण के लिए उच्च गति फ्यूज चयन पर तकनीकी सहायता के लिएगैलेक्सी फ़्यूज़ से संपर्क करेंतकनीकी टीम.
