डीसी संपर्ककर्ता और फ़्यूज़ एक साथ कैसे काम करते हैं?

I. कार्यात्मक परिभाषा: स्पष्ट रूप से परिभाषित भूमिकाओं के साथ एक दोहरी-परत सुरक्षा वास्तुकला

डीसी संपर्ककर्ता: एक नियंत्रणीय कार्यकारी स्विच

डीसी कॉन्टैक्टर एक इलेक्ट्रोमैकेनिकल स्विचिंग डिवाइस है जो कंट्रोल सिस्टम कमांड के तहत हाई-पावर डीसी सर्किट को कनेक्ट और डिस्कनेक्ट करता है। चार्जिंग स्टेशन में इसके मुख्य कार्यों में शामिल हैं:

•चार्जिंग प्रारंभ/रोक नियंत्रण: बीएमएस या चार्जिंग कंट्रोलर से आदेश मिलने पर चार्जिंग पथ स्थापित करने के लिए बंद हो जाता है, और पूरा होने पर डिस्कनेक्ट करने के लिए खुल जाता है।

•आपातकालीन अलगाव: जब सिस्टम अधिक तापमान, अधिक वोल्टेज या इन्सुलेशन दोष जैसी असामान्य स्थितियों का पता लगाता है तो आदेश प्राप्त होने पर नियंत्रित बिजली वियोग निष्पादित करता है।

•प्री-चार्ज प्रबंधन: मुख्य सर्किट के सक्रिय होने से पहले इनरश करंट को सीमित करने के लिए प्री-चार्ज रेसिस्टर के साथ काम करता है, जिससे बस कैपेसिटर की सुरक्षा होती है।

डीसी फ़्यूज़: एक निष्क्रिय परम सुरक्षा उपकरण

फ़्यूज़ एक एकल-उपयोग सुरक्षात्मक तत्व है जो अपरिवर्तनीय क्षति का कारण बनने से पहले गलती धाराओं को विश्वसनीय रूप से बाधित करता है। डीसी चार्जिंग स्टेशनों और सामान्य औद्योगिक फ़्यूज़ में उपयोग किए जाने वाले सेमीकंडक्टर-ग्रेड फास्ट-एक्टिंग फ़्यूज़ के बीच मूलभूत अंतर हैं:

•माइक्रोसेकंड-स्तरीय प्रतिक्रिया: संपर्ककर्ता यांत्रिक सक्रियण के लिए आवश्यक दसियों मिलीसेकंड से कहीं अधिक तेज़।

•वर्तमान-सीमित विशेषता: डाउनस्ट्रीम पावर उपकरणों (आईजीबीटी/एसआईसी) की सहनशील सीमा के भीतर फॉल्ट करंट ऊर्जा को प्रतिबंधित करता है।

•डीसी आर्क-शमन क्षमता: पुनः-प्रज्वलन जोखिम के बिना 500V-1500V DC सिस्टम में विश्वसनीय रुकावट।

•स्थिति निर्धारण सारांश: संपर्ककर्ता नियंत्रित "सुरक्षा द्वार" है; फ़्यूज़ अपरिहार्य "रक्षा की अंतिम पंक्ति" है।

द्वितीय. समन्वित मिलान का इंजीनियरिंग तर्क

चार्जिंग स्टेशन सुरक्षा डिज़ाइन केवल एक ही बाड़े में दो डिवाइस स्थापित करने से बहुत दूर है। उनका समन्वय संबंध एक स्तरित सुरक्षा वास्तुकला के मुख्य तकनीकी तर्क का गठन करता है।

विशिष्ट पावर सर्किट टोपोलॉजी

ग्रिड इनपुट → एसी/डीसी मॉड्यूल → डीसी बस → फ़्यूज़ → मुख्य संपर्ककर्ता → प्री-चार्ज संपर्ककर्ता + अवरोधक → वाहन इंटरफ़ेस

सुरक्षा पदानुक्रम और प्रतिक्रिया समय

बेमेल समन्वय से विशिष्ट विफलता मोड

मुख्य डिज़ाइन मानदंड: फ़्यूज़ लेट-थ्रू I²t मान संरक्षित संपर्ककर्ता के शॉर्ट-सर्किट झेलने वाले I²t मान से बिल्कुल कम होना चाहिए।

तृतीय. मिलान और चयन के लिए पांच प्रमुख तकनीकी पैरामीटर

1. रेटेड वोल्टेज: पर्याप्त मार्जिन के साथ डीसी-विशिष्ट

चूंकि डीसी करंट का कोई प्राकृतिक शून्य-क्रॉसिंग बिंदु नहीं है, एसी सिस्टम की तुलना में आर्क विलुप्त होना कहीं अधिक कठिन है। इसलिए, डीसी-विशिष्ट उपकरणों के लिए चयन तर्क मौलिक रूप से एसी उपकरणों से भिन्न होता है।

चयन सिद्धांत: फ़्यूज़ और कॉन्टैक्टर दोनों का रेटेड वोल्टेज सिस्टम अधिकतम डीसी बस वोल्टेज होना चाहिए।

•800V चार्जिंग प्लेटफ़ॉर्म → अनुशंसित 1000V DC या उच्चतर रेटिंग

•1500V ऊर्जा भंडारण प्रणाली → 1500V DC या उच्चतर रेटिंग का चयन करना होगा

इंजीनियरिंग चेतावनी: डीसी-विशिष्ट उपकरणों के लिए एसी-रेटेड उत्पादों को प्रतिस्थापित करने पर सख्ती से रोक लगाएं। दोष रुकावट के दौरान चाप को प्रभावी ढंग से बुझाने में विफलता के कारण भयावह परिणाम हो सकते हैं।

2. रेटेड करंट: संपर्ककर्ताओं के लिए मार्जिन, फ़्यूज़ के लिए I²t गणना

डीसी संपर्ककर्ता:

•निरंतर करंट रेटिंग चार्जिंग स्टेशन के अधिकतम आउटपुट करंट से अधिक होनी चाहिए।

•इंजीनियरिंग अनुभव कारक: लगभग 1.2× पर अनुशंसित चयन।

डीसी फ्यूज:

•चयन केवल रेटेड करंट पर आधारित नहीं होना चाहिए; I²t और तोड़ने की क्षमता का व्यापक मूल्यांकन किया जाना चाहिए।

•फ्यूज का पिघलना I²t संरक्षित सेमीकंडक्टर मॉड्यूल (IGBT/SiC) के झेलने योग्य I²t से कम होना चाहिए।

•इंजीनियरिंग अनुभव कारक: लगभग 1.5× पर अनुशंसित चयन।

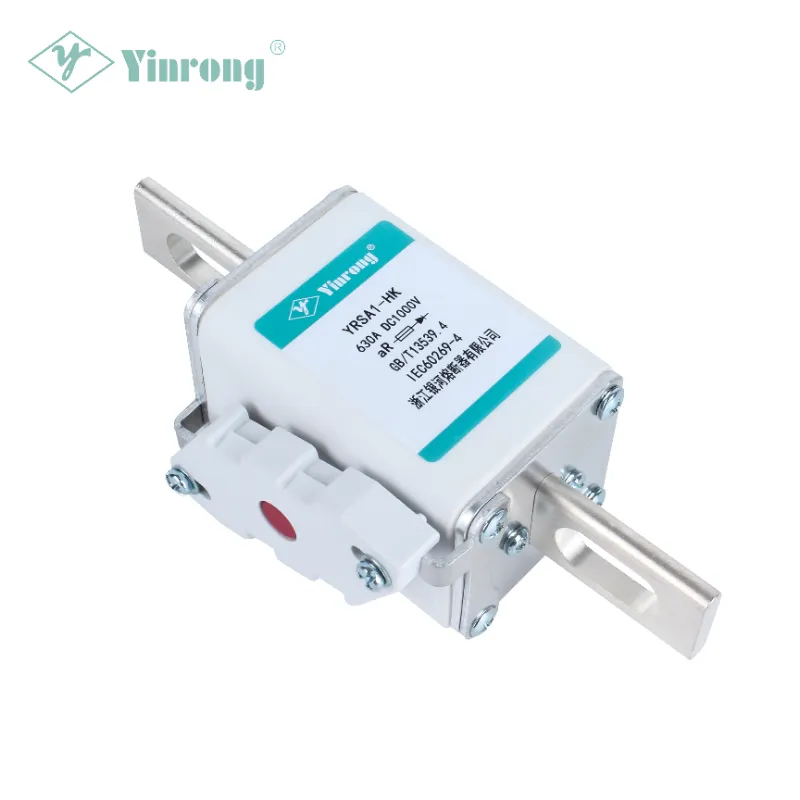

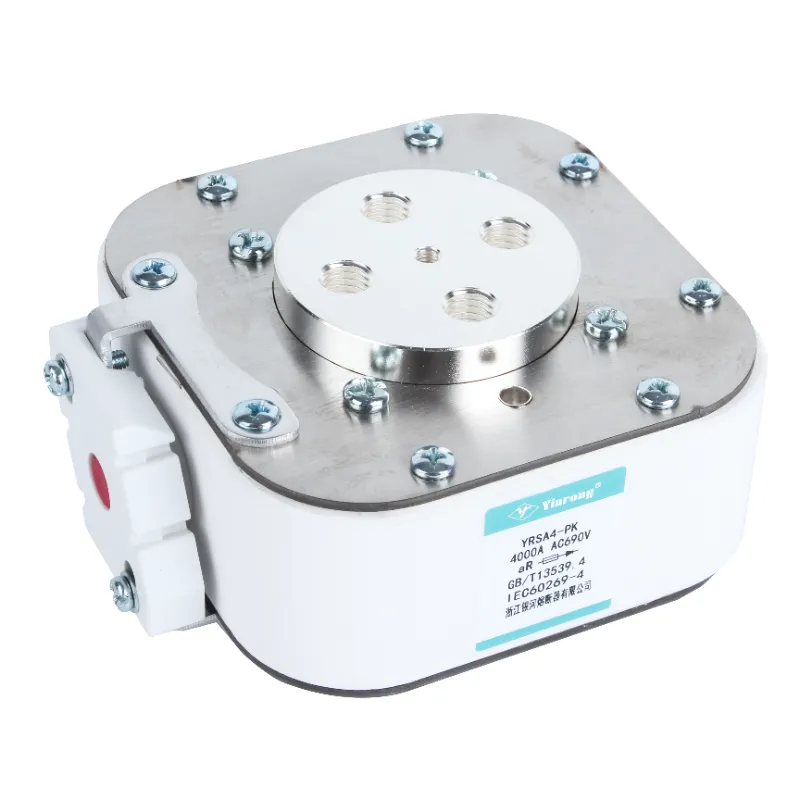

वाईआरएसए श्रृंखला झेजियांग गैलेक्सी फ़्यूज़ में 690V से 1500V तक रेटेड वोल्टेज और 10A से 3000A तक रेटेड धाराएं शामिल हैं, जिसमें सिल्वर-प्लेटेड शुद्ध तांबे या शुद्ध सिल्वर वैरिएबल-क्रॉस-सेक्शन फ़्यूज़ तत्व शामिल हैं, जो उच्च शक्ति वाले एल्यूमिना सिरेमिक ट्यूबों में रखे गए हैं, जिसमें आर्क-शमन माध्यम के रूप में उच्च शुद्धता क्वार्ट्ज रेत है।

3. मैं समन्वय नहीं करता: मिलान डिज़ाइन का मुख्य पैरामीटर

फ़्यूज़ और कॉन्टैक्टर मिलान चयन में I²t (एम्पीयर-वर्ग-सेकंड) सबसे महत्वपूर्ण मात्रात्मक संकेतक है।

चयन बाधा संबंध:

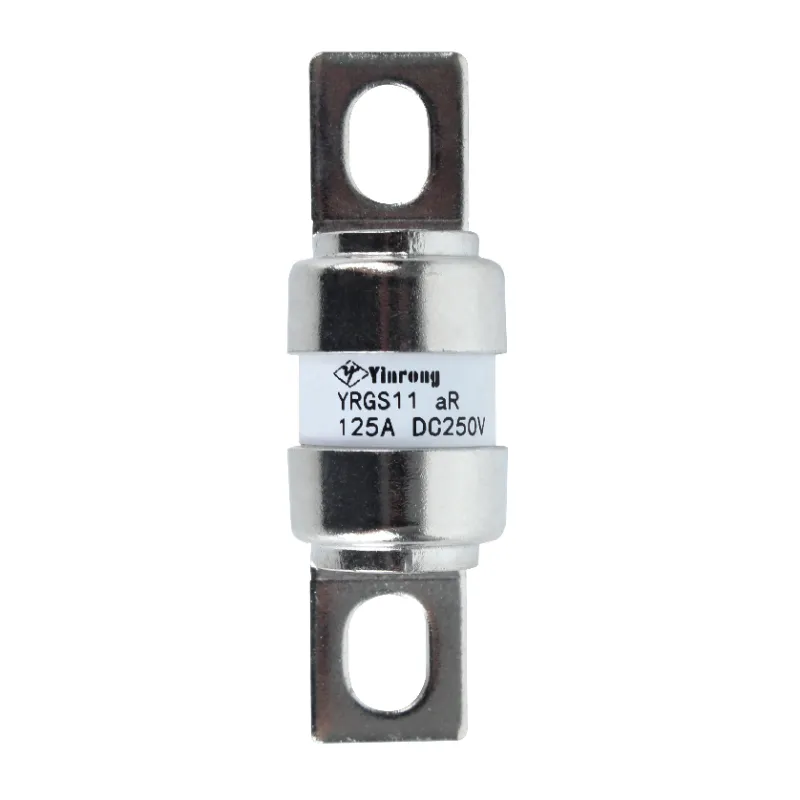

गैलेक्सी फ़्यूज़ की तेज़-अभिनय फ़्यूज़ श्रृंखला में कम I²t मान, मजबूत वर्तमान-सीमित क्षमता और उच्च ब्रेकिंग क्षमता होती है, जो उन्हें अर्धचालक उपकरणों और संपूर्ण उपकरणों के शॉर्ट-सर्किट संरक्षण के लिए उपयुक्त बनाती है।

4. समय-वर्तमान चयनात्मक समन्वय

बहु-स्तरीय सुरक्षा वास्तुकला में, दोष बिंदु के निकटतम सुरक्षात्मक उपकरण को पहले काम करना चाहिए।

5. परिवेश का तापमान और विचलन

चार्जिंग स्टेशनों को विभिन्न प्रकार के वातावरणों में तैनात किया जाता है, जिसमें इंजीनियरिंग आवश्यकताएं -40 डिग्री सेल्सियस कम तापमान से लेकर + 85 डिग्री सेल्सियस उच्च तापमान तक होती हैं। फ़्यूज़ और कॉन्टैक्टर दोनों की क्षमता वास्तविक परिवेश के तापमान के अनुसार होनी चाहिए।

चतुर्थ. गैलेक्सी फ़्यूज़: डीसी चार्जिंग स्टेशन सुरक्षा के लिए व्यावसायिक विकल्प

1980 में स्थापित,झेजियांग गैलेक्सी फ्यूज कंपनी लिमिटेड एक पेशेवर फ़्यूज़ उद्यम है जो अनुसंधान एवं विकास, परीक्षण, विनिर्माण, बिक्री और आयात/निर्यात को एकीकृत करता है। पूर्व मशीन निर्माण मंत्रालय के तहत एक प्रमुख उद्यम और चीन में फ़्यूज़ के अग्रणी निर्माता के रूप में, कंपनी के मुख्य उत्पादों में फोटोवोल्टिक डीसी फ़्यूज़, नई ऊर्जा वाहन फ़्यूज़ और चार्जिंग स्टेशन फ़्यूज़ शामिल हैं। उत्पाद IEC 60269, GB/T 13539.4, और अन्य अंतरराष्ट्रीय और घरेलू मानकों का अनुपालन करते हैं, और यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित 80 से अधिक देशों और क्षेत्रों में निर्यात किए जाते हैं।

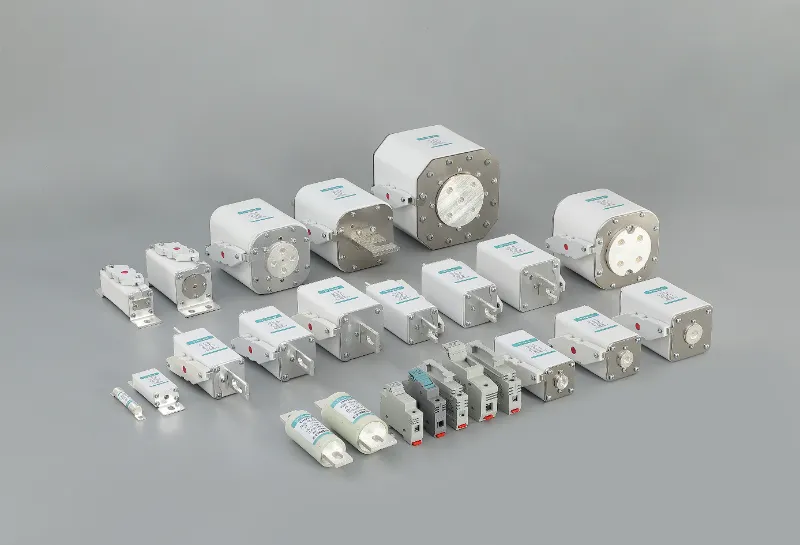

चार्जिंग स्टेशनों के लिए अनुशंसित डीसी सुरक्षा उत्पाद श्रृंखला

गैलेक्सी फ़्यूज़ के मुख्य तकनीकी लाभ

•पूर्ण-श्रृंखला अंतर्राष्ट्रीय प्रमाणपत्र: एकाधिक श्रृंखलाओं ने TÜV, UL, CE और CQC प्रमाणपत्र पारित कर दिए हैं। प्रबंधन प्रणालियाँ IATF 16949, ISO 9001, ISO 14001 और ISO 45001 को कवर करती हैं।

•परिपक्व समन्वय समाधान: मुख्यधारा के डीसी संपर्ककर्ताओं और परिपक्व चयन समाधानों के साथ व्यापक इंजीनियरिंग समन्वय अनुभव।

•संपूर्ण तकनीकी डेटा समर्थन: संपर्ककर्ताओं के साथ सटीक समन्वय गणना की सुविधा के लिए मापे गए I²t वक्र और कट-ऑफ वर्तमान वक्र प्रदान करता है।

•गहरा तकनीकी संचय: फ्यूज उत्पाद निर्माण के लिए 48 से अधिक उपयोगिता मॉडल और आविष्कार पेटेंट हैं, और इसे 2017 में एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में मान्यता दी गई थी।

•उद्योग मानक भागीदारी: उत्पाद जीबी/टी 13539.4, आईईसी 60269 और कई अन्य अंतरराष्ट्रीय और घरेलू मानकों का अनुपालन करते हैं।

वी. निष्कर्ष

डीसी चार्जिंग स्टेशनों में संपर्ककर्ताओं और फ़्यूज़ के मिलान को तकनीकी रूप से संक्षेप में प्रस्तुत किया जा सकता है: कार्यात्मक लेयरिंग, समय समन्वय और पैरामीटर इंटरलॉकिंग।

•फ्यूज IGBT/SiC और अन्य पावर अर्धचालकों की सुरक्षा सुनिश्चित करने के लिए माइक्रोसेकंड-स्तरीय शॉर्ट-सर्किट वर्तमान रुकावट का कार्य करता है।

•संपर्ककर्ता नियंत्रित स्विचिंग प्रबंधन, सामान्य स्टार्ट/स्टॉप और आपातकालीन अलगाव आदेशों को निष्पादित करने के लिए जिम्मेदार है।

•दोनों आपसी बैकअप अतिरेक के रूप में काम करते हैं, जिससे दोहरी सुरक्षा बाधा बनती है।

जब उचित रूप से मिलान किया जाता है, तो प्रत्येक स्तरित सुरक्षा के साथ अपने स्वयं के कर्तव्यों का पालन करता है; बेमेल होने पर, परिणाम सुरक्षा विफलता से लेकर उपकरण जलने तक होते हैं।

उच्च गुणवत्ता वाले फ़्यूज़ अनुसंधान एवं विकास और विनिर्माण के प्रति 40 से अधिक वर्षों के समर्पण के साथ, गैलेक्सी फ़्यूज़ डीसी चार्जिंग स्टेशनों के लिए सुरक्षित और विश्वसनीय सर्किट सुरक्षा समाधान प्रदान करने के लिए प्रतिबद्ध है।

कृपया डीसी चार्जिंग स्टेशन सुरक्षा प्रणालियों के लिए फ़्यूज़ चयन या संपर्ककर्ताओं के साथ समन्वय पर तकनीकी सहायता के लिएगैलेक्सी फ़्यूज़ तकनीकी टीम से संपर्क करें.
